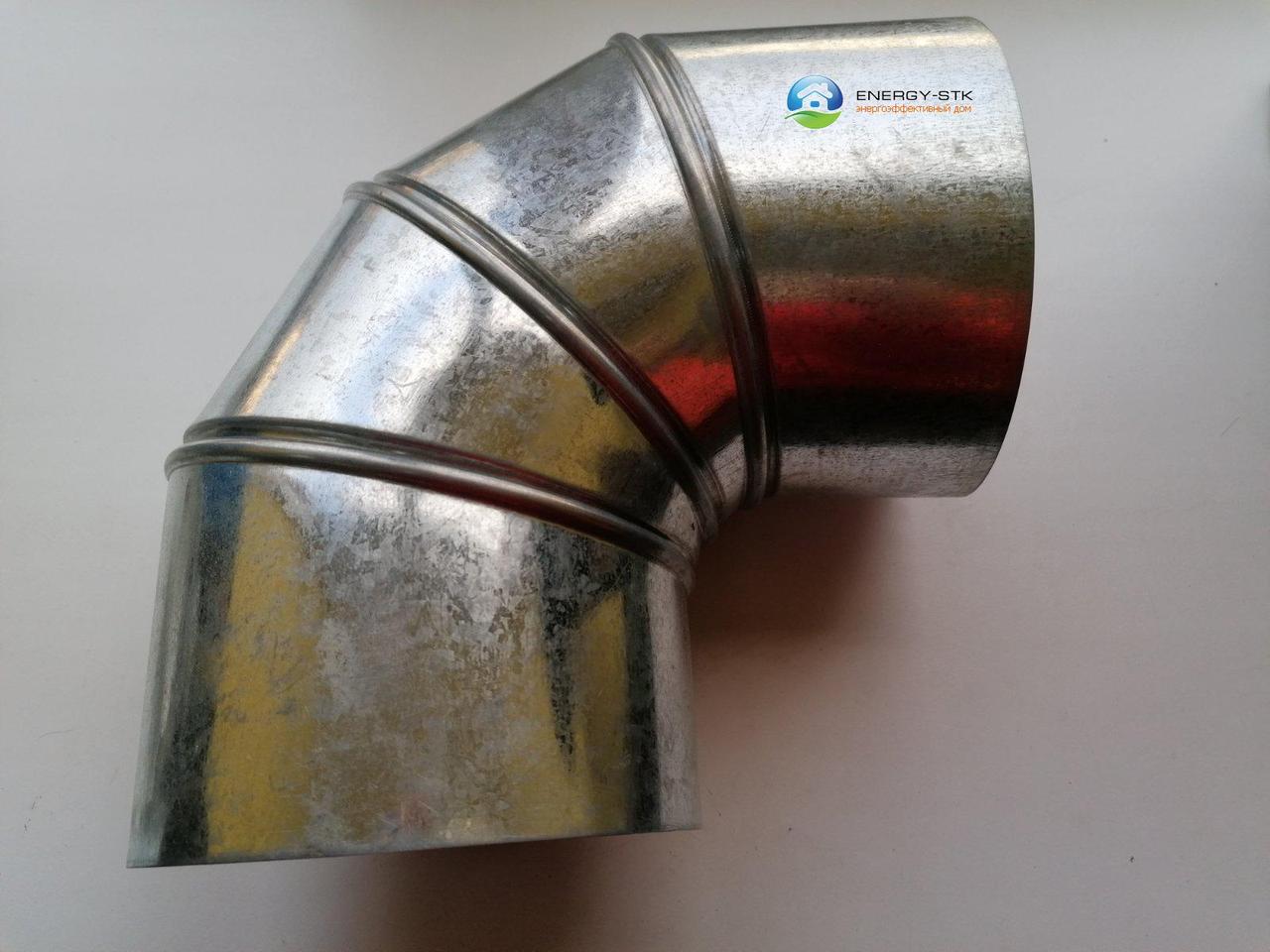

Відведення d 57(50)мм з оцинкованої сталі 0.5 м для труб з базальтової або каучукової теплоізоляцією

При утепленні труб, що проходять на відкритому повітрі або піддаються впливу агресивних середовищ, використовуються циліндри базальтові без покриття, захищені кожухом з оцинкованої або нержавіючої сталі. Кожух надійно захищає циліндри від атмосферних опадів і механічних ушкоджень.

Дотримання технології монтажу відіграє важливу роль в ефективності теплоізоляційної системи. До проведення монтажних робіт циліндри повинні знаходитися в упакованому вигляді в умовах, що виключають їх зволоження і механічне пошкодження. У момент виконання монтажних робіт температура трубопроводу повинна бути в діапазоні від +10оС до +30оС.

Циліндри встановлюються на трубу в один або два шари впритул один до одного з разбіжкою горизонтальних швів і стягуються з допомогою хомутів із сталевого дроту або сталевої стрічки. При зовнішньому діаметрі циліндра менше 500 мм використовується дріт з оцинкованої сталі d=0,9 мм, при зовнішньому діаметрі 500 мм і більше - сталева або пластикова стрічка 13 х 0,4 мм. Відстань між хомутами не повинна перевищувати 400 мм. Обидві поверхні перед монтажем повинні бути сухими і чистими. Важливо прослідкувати, щоб між циліндрами не залишалися щілини, але в той же час краю стиків не стискалися занадто щільно.

У місцях розташування опорних елементів в циліндрах вирізають необхідні прорізи, місце контакту циліндра і опорного елемента обробляють герметиком, циліндри додатково фіксуються дротом або стальною стрічкою.

Для изоляции отводов цилиндр разрезается на несколько сегментов. На каждый сегмент устанавливают не менее одного стягивающего хомута. Угол реза и количество сегментов определяется по месту и зависит от диаметра цилиндра и угла отвода. Для отводов труб диаметром до 200 мм следует вырезать два внутренних сегмента под углом 30 градусов, от 200 мм до 400 мм - три сегмента под углом 20 градусов. Срез стыкуемых с сегментами цилиндров должен быть под углом 15 градусов. Для изоляции тройникового соединения трубопровода цилиндры нарезают по месту монтажа под нужным углом. Стыки между сегментами фольгированных цилиндров герметизируют самоклеящейся алюминиевой лентой.

Металлическое покрытие из оцинкованной или нержавеющей стали соединяют по продольным и поперечным швам самонарезающими винтами и заклепками. Кожухи укладываются внахлест с перекрытием 35-50 мм. Для труб, расположенных горизонтально, продольный стык кожуха должен быть ориентирован вниз, поперечный  - по стоку воды (осадков), чтобы исключить попадание влаги в теплоизоляцию. Торцы изоляции закрываются диафрагмами из материала защитного покрытия.

Для труб, расположенных вертикально, через каждые 3-4 м следует предусматривать разгружающие конструкции (опорные кольца) для предотвращения сползания изоляции и защитного покрытия. Монтаж кожухов следует начинать с нижней части трубы, чтобы обеспечить расположение поперечного стыка кожуха по стоку осадков и исключить намокание цилиндров. Верхний торец изоляции вертикальной трубы (например, дымоходной) необходимо защитить от осадков с помощью защитного фартука.
