Звукоізоляція стелі панелями ЗІПС Вектор (товщина 40 мм)

ЗИПС-Вектор. Звукоізоляційне облицювання стелі

Товщина конструкції: 53 мм      ΔRw ≈ 9 – 11 дБ

Найтонша, повністю готова до монтажу звукоізолювальна конструкція для стелі.

Найчастіше використовується в житлових приміщеннях і успішно виконує завдання захисту від повсякденного побутового шуму — розмов сусідів, собачого лаття, звуку телевізорів і радіоприймачів тощо (робочий діапазон конструкції — від 125 Гц).

Конструкція звукоізоляційної безкаркасних облициків складається з повністю готових до застосування сендвіч-панелей ЗІПС-Вектор завтовшки 40 мм, з виготовленими віброізолювальними вузлами кріплення, комплекту спеціального кріплення, віброізоляційної стрічки Віброск-М100, фінішних гіпсокартонних листів і герметика Акуфлекс-ВС. Панелі закріплюються шурупами до стелі через наявні в панелях віброізолювальні вузли кріплення.

Використовувані матеріали в конструкції:

1.         Саундлайн-ГКЛА 12,5 аркуш 2000 х 1200 х 12,5 мм (2,4 м2/лист)

Гіпсокартонні звукоізоляційні листи Саундлайн-ГКЛА застосовуються в конструкціях каркасних перегородок, облицювання стін і підвісних стель, а також як фінішне облицювання панелей ЗІПС. Спеціальна технологія виробництва та підвищена об'ємна щільність гарантують високі акустичні характеристики

Саундлайн-ГКЛА можна використовувати в приміщеннях різного призначення з відносною вологістю до 70%.

Основним компонентом Саундлайн ГКЛА є гіпс, зв'язаний мінеральними волокнами. Лицьова та виворітна поверхні покриті шарами щільного паперу.

•          Розміри:

•          Довжина плити: 2000±0,5 мм

Ширина плити: 1200±0,5 мм

Товщина плити: 12,5±0,5 мм

•          Фізичні характеристики:

Вага аркуша — 32,16 кг

У паллеті — 42 аркушів

Вага палети — 1351 кг

Поверхнева щільність — 13,4 кг/м2

Коефіцієнт теплопровідності не більш ніж 0,25 Вт/(м*К)

Паропроникність не менш ніж 0,075 мг/(м·год*Па)

2. ЗІПС-Вектор, сендвіч-панель

Звукоізолювальна панельна система початкового рівня ЗІПС-Вектор (індекс додаткової ізоляції повітряного шуму ΔRw = 9-11 дБ) найчастіше використовується в житлових приміщеннях і успішно виконує завдання захисту від повсякденного побутового шуму — розмов сусідів, собачого лаю, звуку телевізорів і радіоприймачів тощо (робочий діапазон — від 125 Гц). Загальна товщина звукоізолювальної конструкції, включно з фінішним облицюванням — 52,5 мм.

ЗІПС-Вектор, сендвіч-панель із комплектом кріплення

600 х 1200 х 40 мм, 0,72 м2

Сендвіч-панелі ЗІПС-Вектор застосовуються для додаткової звукоізоляції одношарових будівельних конструкцій: стін і перегородок із гіпсу, цегли та бетону. Найчастіше використовуються в житлових приміщеннях (квартири, котеджі) для захисту від повітряного шуму, що проникає в квартиру від сусідів поверхом або з вулиці.

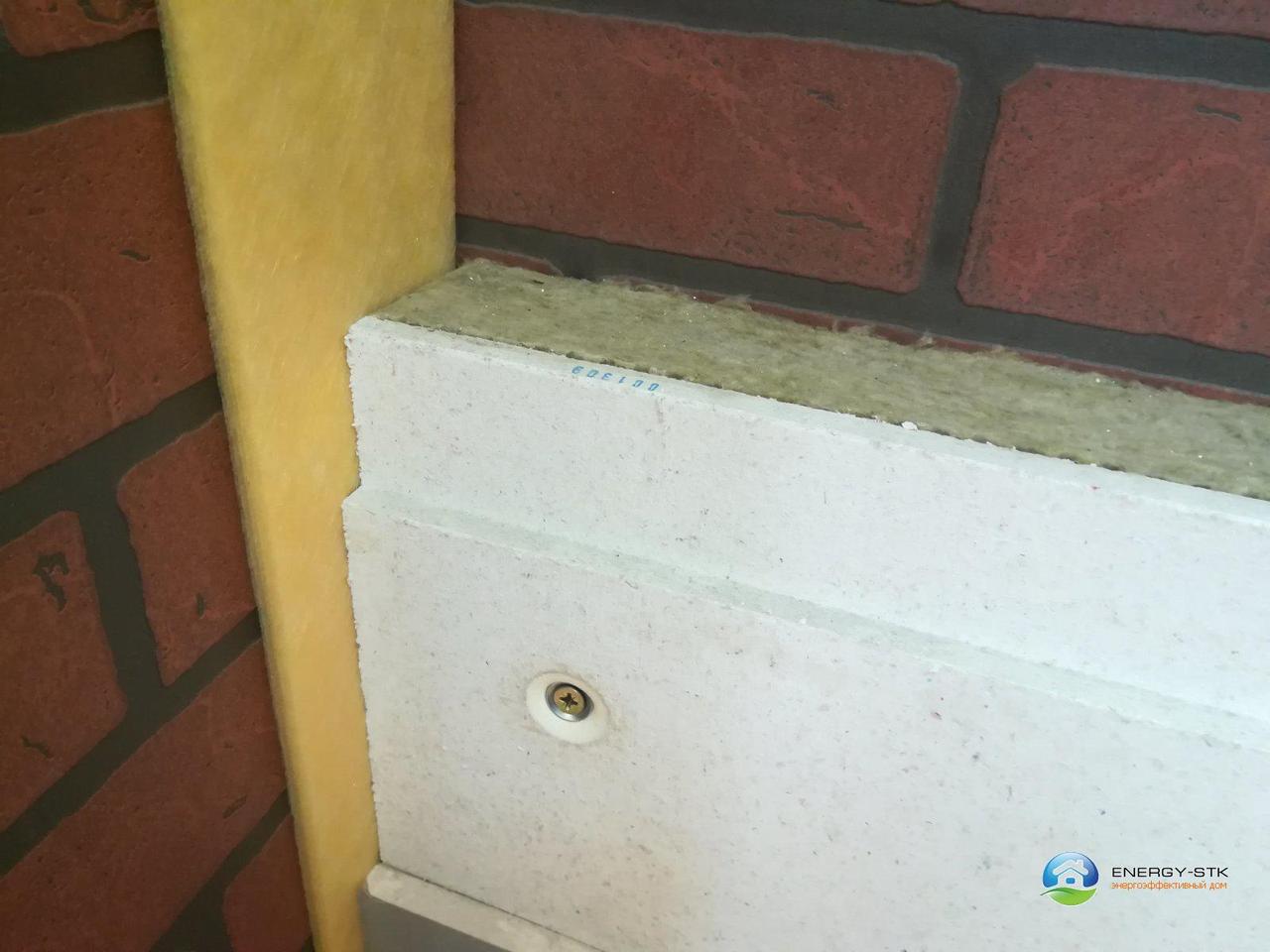

Звукоізолювальна система початкового рівня ЗІПС-Вектор — це двошарові сендвіч-панелі (штапельне скловолокно + гіпсмолокнистий листок, що забезпечує жорсткість) завтовшки 40 мм із вбудованими віброузлами для кріплення до несучої поверхні. Зовні панелі припускають фінішну облицювання 12,5-міліметровими гіпсокартонними листами ГКЛ. Отже, загальна товщина звукоізолювальної конструкції становить 52,5 мм.

Відмітні риси:

•          Розробка є унікальною, захищена патентом РФ No 2140498;

•          Кріплення безпосередньо до несучої поверхні;

•          Високі показники додаткової звукоізоляції;

•          Пазогребне з'єднання сендвіч-панелей, що не допускає щілин;

•          Віброізолювальні кріпильні вузли, що перешкоджають передаванню звукових хвиль від несучої конструкції на зовнішню поверхню панелі.

Панелі ЗІПС мають зберігатися в сухих закритих приміщеннях, що запобігають попаданню на них атмосферних опадів. Панелі укладаються на дерев'яні піддони, дошки або інші підкладкові матеріали без профісування.

3. Віброск-М 100 Стрічкова звукоізоляційна прокладка

ВІБРОСТЕК-М — це упакована в рулон стрічка зі звукоізоляційного склохолода. Ізоляція структурного шуму забезпечується завдяки пружним властивостям пористо-волокнистої структури матеріалу. Це визначає стабільні фізико-механічні характеристики прокладки під статичними та динамічними навантаженнями, а також збереження заявлених акустичних властивостей упродовж тривалого терміну експлуатації.

Віброск-М 100 — стрічка для звукоізоляції, створена на основі скловолокна. Відпускається в рулонах по 30 м. Розміри стрічки 4 × 100 мм. Пружні властивості скловолокна та наявність повітряних пор визначають унікальні демпфувальні характеристики Віброск М-100.

4.           Акуфлекс-ВС Силіконовий герметик

Однокомпонентний віброізолювальний силіконовий герметик Акуфлекс-ВС призначений для герметизації стиків і з'єднань у спеціальних звукоізолювальних конструкціях. Герметик забезпечує високу віброізоляцію стиків між будівельними конструкціями. Знижує поширення структурного шуму за ними і в такий спосіб підвищує їхню власну звукоізоляцію.

Застосовується для заповнення швів у конструкціях звукоізоляційних (плавних) підлог, панельної системи ЗІПС, каркасних звукоізоляційних перегородок і личку.

Герметик виготовлений на основі силіконових смол і кремній, що містять модифікувальні добавки.

•          Надійно герметизує шви та стики будь-яких товщин;

•          Має найкращі віброакустичні властивості;

•          Нейтральний (не викликає корозії металів);

•          Має підвищену волого- та термостійкість;

•          Чудова адгезія до більшості будівельних матеріалів;

•          Атмосферостійкість і стійкість до впливу УФ-випромінювання.

Взаємодія з матеріалами

Рекомендовані матеріали для контакту з герметиком: бетон, цегла, штукатурка, скло, емаль, метали, кераміка, пластмаси, лакована або пофарбована деревина.
