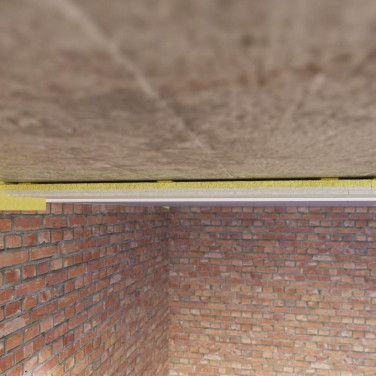

Ефективна звукоізоляція стелі панелями ЗІПС III Ультра ( товщина 55 мм)

ЗИПС-III-Ультра. Звукоізоляційне безкаркасне облицювання (55 мм)

• Товщина конструкції: 55 мм

• ΔRw ≈ 11 – 13 дБ

 Найефективніша в співвідношенні «товщина/результат» конструкція для    додаткової звукоізоляції стін і стель.

• Звукоізолювальна панельна система базового рівня. Ефективна щодо більшості побутових шумів: мовлення, плач, гавкіт собак, телерадіо апаратуру середньої потужності, побутовий ударний шум. Робочий діапазон системи від 100 Гц. Застосовується під час будівництва та реконструкції будівель для збільшення звукоізоляції одношарових будівельних конструкцій: гіпсових, цегляних і бетонних стін, перегородок, а також залізобетонних перекриттів. Переважно застосовується в житлових приміщеннях: квартирах і котеджах.

• Конструкція звукоізоляційної безкаркасних облициків складається з панелей ЗІПС-III-Ультра завтовшки 42,5 мм, віброізоляційної стрічки Віброростек-М 100, фінішних аркушів гіпсокартону та герметика Акуфлекс-ВС. Панелі ТІПС-II-Уль кріпляться до стіни тільки через наявні віброузли за допомогою пластикових дюбелів. Головка гвинта має вкручуватися у віброузел не глибше, ніж 1-2 мм від рівня лицьового боку панелі. Якщо панель встановлюється цілком (без підрізування) на ізольовану стіну, то монтаж здійснюється тільки за допомогою шести вузлів кріплення, центральні вузли кріплення не використовуються. Якщо ж панель підрізується, то для монтажу використовуються всі доступні вузли кріплення. Підрізки менш ніж 250 мм у монтажі не застосовуються.

МАТЕРІАЛИ ПРИЙМОВІ В КОНСТРУКЦІЇ:

1. Саундлайн-ГКЛА 12,5 аркуш 2000 х 1200 х 12,5 мм (2,4 м2/лист)

Гіпсокартонні звукоізоляційні листи Саундлайн-ГКЛА застосовуються в конструкціях каркасних перегородок, облицювання стін і підвісних стель, а також як фінішне облицювання панелей ЗІПС. Спеціальна технологія виробництва та підвищена об'ємна щільність гарантують високі акустичні характеристики

Саундлайн-ГКЛА можна використовувати в приміщеннях різного призначення з відносною вологістю до 70%.

Склад

Основним компонентом Саундлайн ГКЛА є гіпс, зв'язаний мінеральними волокнами. Лицьова та виворітна поверхні покриті шарами щільного паперу.

• Розміри:

• Довжина плити: 2000±0,5 мм

Ширина плити: 1200±0,5 мм

Товщина плити: 12,5±0,5 мм

• Фізичні характеристики:

Вага аркуша — 32,16 кг

У паллеті — 42 аркушів

Вага палети — 1351 кг

Поверхнева щільність — 13,4 кг/м2

Коефіцієнт теплопровідності не більш ніж 0,25 Вт/(м*К)

Паропроникність не менш ніж 0,075 мг/(м·год*Па)

2. ЗІПС-III-УЛЬТРА, сендвіч-панель

Найефективніша в співвідношенні «товщина/результат» конструкція для додаткової звукоізоляції стін і стель.

Система для додаткової звукоізоляції стін і перекриттів. Ефективна щодо більшості побутових шумів: мовлення, плач, гавкіт собак, телерадіо апаратуру середньої потужності, побутовий ударний шум. Робочий діапазон системи від 100 Гц.

Панельна звукоізолювальна система ЗІПС-III-Ультра складається зі сендвіч-панелей завтовшки 42,5 мм і спеціальних фінішних гіпсокартонних аркушів AKU-line 12,5 мм. Сендвіч-панель Ультра являє собою комбінацію шару ГВЛ і штапельного скловолокна. Для опори на стіну або покриття в конструкції застосовуються вісім спеціальних віброізоляторів із матеріалу Sylomer. У вільному стані ці опори виступають на понад 10 мм над площиною сендвіч-панелі, але під час монтажу вони підтискаються й загальна товщина системи разом із фінішним шаром гіпсокартону становить 55 мм. Кожна сендвіч-панель містить вісім віброізолювальних вузлів кріплення, за допомогою яких вона монтується до стін або перекриттів.

Панелі ЗІПС мають зберігатися в сухих закритих приміщеннях, що запобігають попаданню на них атмосферних опадів. Панелі укладаються на дерев'яні піддони, дошки або інші підкладкові матеріали без провисання.

Розміри:

Робочий розмір (без площі гребенів): 1200 х 600 мм.

Товщина сендвіч-панелі: 42,5 мм.

Товщина системи з фінішним шаром ГКЛ: 55 мм.

Фізичні характеристики:

Вага панелі: 19 кг.

Поверхнева щільність системи: 36 кг/м2.

3. Віброск-М 100 Стрічкова звукоізоляційна прокладка

ВІБРОСТЕК-М — це упакована в рулон стрічка зі звукоізоляційного скловолста. Ізоляція структурного шуму забезпечується завдяки пружним властивостям пористо-волокнистої структури матеріалу. Це визначає стабільні фізико-механічні характеристики прокладки під статичними та динамічними навантаженнями, а також збереження заявлених акустичних властивостей упродовж тривалого терміну експлуатації.

Віброск-М 100 — стрічка для звукоізоляції, створена на основі скловолокна. Відпускається в рулонах по 30 м. Розміри стрічки 4 × 100 мм. Пружні властивості скловолокна та наявність повітряних пор визначають унікальні демпфувальні характеристики Віброск М-100.

4. Акуфлекс-ВС Силіконовий герметик

Однокомпонентний віброізолювальний силіконовий герметик Акуфлекс-ВС призначений для герметизації стиків і з'єднань у спеціальних звукоізолювальних конструкціях. Герметик забезпечує високу віброізоляцію стиків між будівельними конструкціями. Знижує поширення структурного шуму за ними і в такий спосіб підвищує їхню власну звукоізоляцію.

Сфера застосування

Застосовується для заповнення швів у конструкціях звукоізоляційних (плавних) підлог, панельної системи ЗІПС, каркасних звукоізоляційних перегородок і личку.

Склад

Герметик виготовлений на основі силіконових смол і кремній, що містять модифікувальні добавки.

• Надійно герметизує шви та стики будь-яких товщин;

• Має найкращі віброакустичні властивості;

• Нейтральний (не викликає корозії металів);

• Має підвищену волого- і термостійкість;

• Чудова адгезія до більшості будівельних матеріалів;

• Атмосферостійкість і стійкість до впливу УФ-випромінювання.

Взаємодія з матеріалами

Рекомендовані матеріали для контакту з герметиком: бетон, цегла, штукатурка, скло, емаль, метали, кераміка, пластмаси, лакована або пофарбована деревина.
