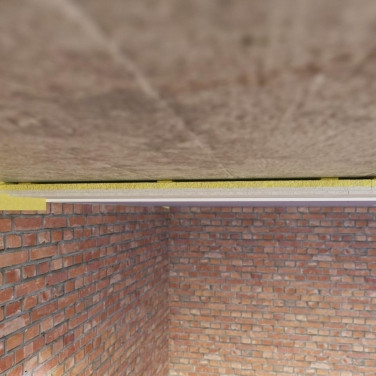

ЗИПС-III-Ультра. Звукоізоляційна безкаркасні облицювання (55 мм)

ЗИПС-III-Ультра. Звукоізоляційна безкаркасні облицювання (55 мм)

• Товщина конструкції: 55 мм

• ΔRw ≈ 11 – 13 дБ

Найефективніша у співвідношенні «товщина/результат» конструкція для додаткової звукоізоляції стін і стель.

• Звукоізолююча панельна система базового рівня. Ефективна щодо більшості побутових шумів: мова, плач, гавкіт собак, теле-радіо апаратура середньої потужності, побутової ударний шум. Робочий діапазон системи від 100 Гц. Застосовується при будівництві та реконструкції будівель для збільшення звукоізоляції одношарових будівельних конструкцій: гіпсових, цегляних та бетонних стін, перегородок, а також залізобетонних перекриттів. Переважно застосовується в житлових приміщеннях: квартирах і котеджах.

• Конструкція звукоізоляційною безкаркасних облицювання складається з панелей ЗИПС-III-Ультра товщиною 42,5 мм, віброізоляційною стрічки Вибростек-100 М, фінішних листів гіпсокартону та герметика Акуфлекс-НД. Панелі ЗИПС-III-Ультра кріпляться до стіни тільки через існуючі виброузлы з допомогою пластикових дюбелів. Головка гвинта повинна укручуватися в виброузел не глибше, ніж 1-2 мм від рівня лицьового боку панелі. Якщо панель встановлюється цілком (без підрізування) на ізольовану стіну, то монтаж здійснюється тільки з допомогою шести вузлів кріплення, центральні вузли кріплення не використовуються. Якщо ж панель підрізається, то для монтажу використовуються всі доступні вузли кріплення. Підрізування менше 250 мм в монтажі не застосовуються.



МАТЕРІАЛИ, ЗАСТОСОВУВАНІ В КОНСТРУКЦІЇ:



1. Саундлайн-ГКЛА 12,5 лист 2000 х 1200 х 12,5 мм (2,4 м2/лист)

Гіпсокартонні звукоізоляційні листи Саундлайн-ГКЛА застосовуються в конструкціях каркасних перегородок, облицювань стін і підвісних стель, а також в якості фінішної облицювання панелей ЗИПС. Спеціальна технологія виробництва і підвищена густина гарантують високі акустичні характеристики

Саундлайн-ГКЛА дозволяється використовувати в приміщеннях різного призначення з відносною вологістю до 70%.

Склад

Основним компонентом Саундлайн ГКЛА є гіпс, пов'язаний мінеральними волокнами. Лицьова і виворітна поверхні покриті шарами щільного паперу.

• Розміри:



• Довжина плити: 2000±0,5 мм

Ширина плити: 1200±0,5 мм

Товщина плити: 12,5±0,5 мм

• Фізичні характеристики:

Вага листа - 32,16 кг

В палеті - 42 аркушів

Вага палети - 1351 кг

Поверхнева щільність - 13,4 кг/м2

Коефіцієнт теплопровідності не більше 0,25 Вт/(м*К)

Паропроникність не менше 0,075 мг/(м*год*Па)



2. ЗИПС-III-УЛЬТРА, сендвіч-панель

Найефективніша у співвідношенні «товщина/результат» конструкція для додаткової звукоізоляції стін і стель.

Система для додаткової звукоізоляції стін і перекриттів. Ефективна щодо більшості побутових шумів: мова, плач, гавкіт собак, теле-радіо апаратура середньої потужності, побутової ударний шум. Робочий діапазон системи від 100 Гц.

Панельна звукоізолююча система ЗИПС-III-Ультра складається з сендвіч-панелей товщиною 42,5 мм і спеціальних фінішних гіпсокартонних листів AKU-line 12,5 мм. Сендвіч-панель Ультра являє собою комбінацію шару ГВЛ та штапельного скловолокна. Для опори на стіну або перекриття у конструкції застосовуються вісім спеціальних віброізоляторів з матеріалу Sylomer. У вільному стані дані опори виступають більше ніж на 10 мм над площиною сендвіч-панелі, але при монтажі вони підтискаються і загальна товщина системи разом з фінішним шаром гіпсокартону дорівнює 55 мм. Кожна сендвіч-панель містить вісім віброізолюючих вузлів кріплення, за допомогою яких вона монтується до стін або перекриттів.

Панелі ЗИПС повинні зберігатися в сухих закритих приміщеннях, що виключають попадання на них атмосферних опадів. Панелі укладаються на дерев'яні піддони, дошки чи інші підкладкові матеріали без провисання.

Розміри:

Робочий розмір (без площі гребенів) панелей: 1200 х 600 мм

Товщина сендвіч-панелі: 42,5 мм.

Товщина системи з фінішним шаром ГКЛ: 55 мм.

Фізичні характеристики:

Вага панелі: 19 кг.

Поверхнева щільність системи: 36 кг/м2.





3. Вибростек-М 100 Стрічкова звукоізоляційна прокладка

ВИБРОСТЕК-М – це упакована в рулон стрічка з звукоізоляційного склополотна. Ізоляція структурного шуму забезпечуються за рахунок пружних властивостей пористо-волокнистої структури матеріалу. Це визначає стабільні фізико-механічні характеристики прокладки під статичними і динамічними навантаженнями, а також збереження заявлених акустичних властивостей протягом тривалого терміну експлуатації.

Вибростек-М 100 – стрічка для звукоізоляції, створена на основі скловолокна. Відпускається в рулонах по 30 м. Розміри стрічки 4 × 100 мм. Пружні властивості скловолокна та наявність повітряних пір визначають унікальні демпфуючі характеристики Вибростек М-100.



4. Акуфлекс-НД Силіконовий герметик

Однокомпонентний віброізолюючий силіконовий герметик Акуфлекс-НД призначений для герметизації стиків і з'єднань в спеціальних звукоізолюючих конструкціях. Герметик забезпечує високу віброізоляцію стиків між будівельними конструкціями. Знижує поширення структурного шуму за ним і, тим самим, підвищує їх власну звукоізоляцію.

Область застосування

Застосовується для заповнення швів в конструкціях звукоізоляційних (плаваючих) підлог, панельної системи ЗИПС, каркасних звукоізолюючих перегородок і облицювань.

Склад

Герметик виготовлений на основі силіконових смол і кремнійвміщуваних модифікуючих добавок.

• Надійно герметизує шви і стики будь-яких товщин;

• Володіє найкращими віброакустичними властивостями;

• Нейтральний (не викликає корозії металів);

• Володіє підвищеною волого - і термостійкістю;

• Чудова адгезія до більшості будівельних матеріалів;

• Атмосферостійкість і стійкість до впливу УФ-випромінювання.

Взаємодія з матеріалами

Рекомендовані матеріали для контакту з герметиком: бетон, цегла, штукатурка, скло, емаль, метали, кераміка, пластмаси, лакована або забарвлена деревина.
