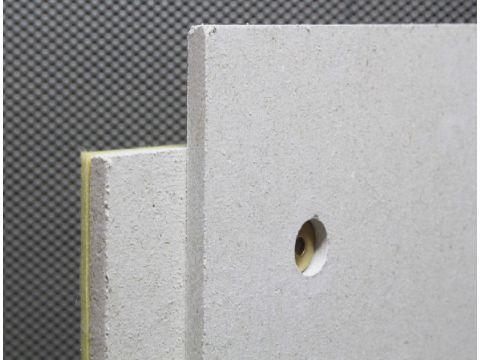

Звукоізоляційна панель для тонких стін і перегородок Саундлайн ПГП (товщина 23 мм)

Панелі для звукоізоляції тонких стін і перегородок Саундлайн-ПГП Супер.

Звукоізоляційна безкаркасні облицювання для тонких

стін і перегородок (23 мм)

Товщина конструкції: 23 мм, ΔRw ≈ 6 – 10 дБ

Застосовується для пристрою звукоізолюючої обшивки легких одношарових перегородок з гипсолиста або газобетону, а також міжквартирних стін і перегородок.

Зважаючи на "антирезонансного" принципу роботи, при монтажі даних панелей не використовуються пружні прокладки, герметики, а вузли кріплення закладаються звичайної шпаклівкою! Це істотно полегшує і здешевлює монтаж без втрати акустичної ефективності.

Відмітні особливості:

• мала товщина панелі - всього 23 мм

• додаткова звукоізоляція перегородки - до 10 дБ

• дуже простий монтаж - не вимагається застосування пружних прокладок і герметиків!

Панелі Саундлайн-ПГП Супер застосовуються для збільшення звукоізоляції міжкімнатних перегородок з пазогребневих гіпсових плит і газобетону товщиною не більше 100 мм. Панелі без зазору і каркаса монтуються на перегородки з будь-якої із сторін за допомогою універсальних саморізів або дюбель-шурупів.



Область застосування:

Застосовується для пристрою звукоізолюючої обшивки легких одношарових перегородок з гіпсоліта або газобетону, а також міжквартирних стін і перегородок.

ВАЖЛИВО! Обшивати тонку перегородку матеріалом Саундлайн-ПГП Супер слід тільки з одного боку. Обшивка з двох сторін позбавлене практичного сенсу - ефект додаткової звукоізоляції істотно проявляється після обшивки з одного боку і не збільшується при додаванні шару із зворотного боку перегородки!

Принцип роботи:

Тонкі перегородки з пазогребневих гіпсових плит або газобетону товщиною 80 -100 мм мають характерний резонансне зниження (відсутність росту) звукоізоляції у вкрай важливому для ізоляції шуму діапазоні частот 200 - 600 Гц. Панелі Саундлайн-ПГП Супер товщиною 23 мм, змонтовані з однією з сторін перегородки, знижують резонансне проходження звуку в даному частотному діапазоні. За рахунок цього загальна звукоізоляція системи "перегородка+Саундлайн-ПГП Супер" зростає на величину від 6 до 10 дБ.

ВАЖЛИВА ПРИМІТКА:

Зважаючи на "антирезонансного" принципу роботи, при монтажі даних панелей не використовуються пружні прокладки, герметики, а вузли кріплення закладаються звичайної шпаклівкою! Це істотно полегшує і здешевлює монтаж без втрати акустичної ефективності.

• Панелі Саундлайн-ПГП Супер монтуються з будь-якого боку тонкої перегородки товщиною 80-100 мм.

• У кожній панелі є 8 вузлів для її закріплення до поверхні. Монтаж панелей зручніше вести знизу вгору, зліва направо.

У першої панелі підрізають гребені по короткій і довгій стороні, у таких панелей першого ряду - тільки по довгій стороні.

• Для кріплення панелей Саундлайн-ПГП Супер використовуються дюбель-цвяхи діаметром 8 мм і довжиною не менше 60 мм. На стіни і перегородки з гіпсових блоків панелі Саундлайн-ПГП Супер допускається кріпити універсальними саморізами діаметром 5-6 мм і довжиною не менше 60 мм без попереднього закручування.

• Панелі стикуються між собою за допомогою пазогребневого з'єднання. Пазогребневі стики додатково стягуються між збій саморізами по ГВЛ 3х25 мм, крок саморізів 150 мм. При замиканні ряду панель може підрізати, при цьому підрізаний частина переходить на наступний ряд. Розкроюються панелі за допомогою електролобзика, шар скловолокна обрізається гострим ножем.

• Відрізані частини панелі довжиною менше 250 мм не використовуються. Панелі монтують зі зміщенням поперечних стиків у сусідніх рядах. Разбежка стиків повинна становити не менше 250 мм. Якщо у панелей останнього ряду, виходячи з фактичного розміру стіни, не підрізається паз, в пази вкладаються смуги з гипсоволокнистого або гіпсокартонної листів товщиною 10 мм і фіксуються до панелей саморізами по ГВЛ 3х25 мм

• Якщо панель повністю розміщується на поверхні стіни – її монтаж здійснюється тільки з допомогою шести кріплень (центральні вузли не використовуються). Якщо панель підлягає обрізки – використовуються всі доступні вузли кріплення.
