Теплоізольовані труби AustroPUR double 20х50/200мм (Австрія)

Попередньо ізольовані труби з поперечно-зшитого поліетилену PE-Xa для теплових мереж, теплоізольовані пінополіуретаном і спіненим зшитим поліетиленом від європейського виробника. Двотрубна система. Зовнішня гофрована оболонка з поліетилену високої щільності забезпечує захист від механічних пошкоджень і проникнення вологи. Призначені для підземної безканальної прокладки мереж гарячого і холодного водопостачання та опалення. Укладання проводиться без урахування теплового розширення труб, не потрібно пристрій компенсаторів, відводів і нерухомих опор, можна плавно обходити перешкоди. Швидкість монтажу в 5-10 раз вище в порівнянні з металевими трубами. Поставляються в бухтах довжиною більше 100 м, що дозволяє проводити монтаж з мінімальною кількістю стиків. Максимальна робоча температура: +95С. Максимальний робочий тиск: 6,6 бар при температурі +95С. Гнучка труба і самокомпенсирующаяся двотрубна система, застосовується для транспортування теплоносія в системах центрального опалення і гарячого водопостачання. Не піддається корозії напірна труба із зшитого поліетилену PE-Xa, що відповідає вимогам DIN 16892/93, з киснево-дифузійним бар'єром EVOH, червоного кольору (DIN 4726), в еластичною пінополіуретанової ізоляції (без хлорфторвуглеців (FCKW)). Крайовий шар ізоляції виконаний із зшитого поліетилену PE-X із закритою мікропористої структурою, також є алюмінієвий шар як парогидробарьер, в поєднанні з гофрованим зовнішнім кожухом з поліетилену високої щільності PE-HD забезпечує трубі максимальну гнучкість і захист ізоляції та напірної труби від зовнішніх впливів.

Двотрубна система AustroPUR

Максимальний робочий тиск	6,6 бар при температурі + 95 °C;
	8 бар при температурі + 75 °C;
	10 бар при температурі + 65 °C.
Максимальна робоча температура	+ 95 °C
Напірна труба	PE-Xa, SDR 11
Довжина бухти	від 80 до 260 м
При зовнішньому кожусі 250 мм поставляється в штангах по 12 м
Спеціальне виконання	за запитом



Ізольовані труби ППУ AustroPUR, розроблені австрійським заводом Austroflex — принципово нове рішення серед поширених трубопровідних систем.

Сучасність полягає в тому, що трубопровід вже попередньо ізольований і над ним не потрібно проводити додаткові роботи перед укладанням.

Володіє унікальними властивостями ізоляції із зшитого спіненого поліетилену і спіненого пінополіуретану циклопентаном. Застосування двошарової ізоляції дозволило створити систему теплоізольованих трубопроводів, яка забезпечує максимальну енергоефективність, залишаючись при цьому дуже гнучкою, що дозволило охопити широку сферу застосування:

• Короткі і протяжні теплотраси;
• Холодотрассы;
• Траси для транспортування хімічних речовин.

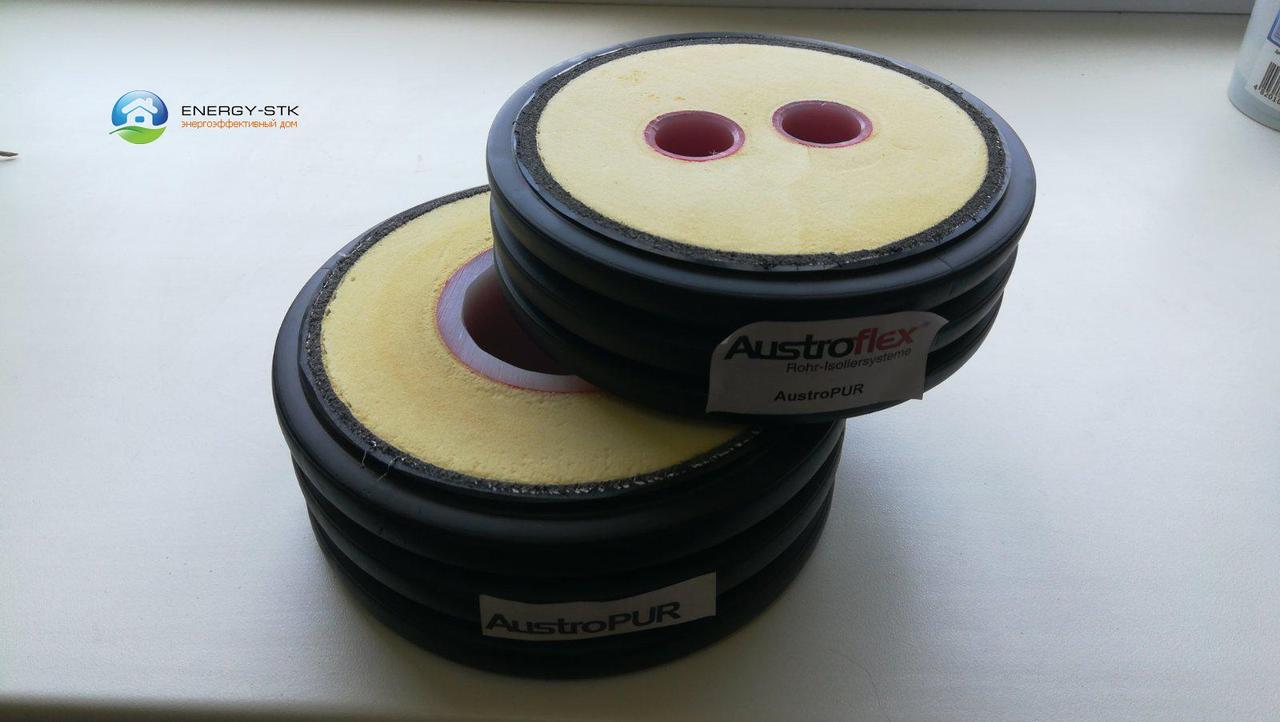

Конструкція ізольованих труб ППУ АВСТРОПУР

Це чотири компоненти:

• Гофрований кожух з щільного поліетилену PE-HD істотно полегшує розмотування і укладання;
• Напірна труба з поліетилену PE-Xa, номінальним діаметром від DN20 до DN160, з киснево-дифузійним бар'єром;
• Пінополіуретанова теплоізоляція;
• Допоміжна теплоізоляція з закритою мікропористої структурою, також присутній додатковий алюмінієвий шар як парогидробарьер.

Компоненти AustroPUR

Економія енергії безпосередньо залежить від якості застосованої теплоізольованої труби і комплектуючих.

Саме тому ми рекомендуємо використовувати систему АВСТРОПУР. Легкі і гнучкі труби забезпечують простоту і високу швидкість виконання монтажу як при поворотах, так і при огибании перешкод. Наявність необхідних комплектуючих забезпечують монтаж теплотрас будь-яких конфігурацій і ступеня складності. Прокладання труб можна проводити як за допомогою затискних фітингів, фітингів з кільцем натяжним, так і за допомогою електрозварювальних сполук.

Лінійка продукції представлена в однотрубному і двотрубному виконаннях.

Характеристики ізольованих труб ППУ AustroPUR:

• Заводська довжина бухт від 80 до 260 м;
• Можливість придбання будь-якої довжини відрізків (кратно 1 м);
• Високоякісні компоненти;
• Наявність киснево-дифузійний бар'єр;
• Низька вага;
• Повна відсутність корозії;
• Тривалий термін експлуатації.

ППУ ізоляція AustroPUR

Має двошарову конструкцію: спінений пінополіуретан циклопентаном, навколо якого розташований PE-X поліетилен. В комплексі ці складові забезпечують надійний захист від теплових втрат. Ізоляція із закритою микросотовой структурою, яка гарантує мінімальний водонасичення, і в поєднанні з гофрованим зовнішнім кожухом робить трубу максимально гнучкою.

Гофрований кожух AustroPUR

Захищає ізоляцію і несучу трубу від зовнішніх впливів. Крім того, гофрована структура надає AustroPUR максимальну гнучкість по всій довжині і стійкість до радіальних навантажень. Система володіє підвищеною міцністю і стійкістю до агресивних середовищ.

Напірна труба AustroPUR

Виготовлена із зшитого поліетилену PE-Xa, зроблена у відповідності з вітчизняними та міжнародними стандартами (зокрема, що стосуються якості питної води) - DIN 16892 і DIN 16893. ДСТУ Б Ст. 2.7-143:2007 (EN ISO 15875-2:2003, MOD)

Труби PE-Xa мають очевидними перевагами:

• Висока температурна стійкість

Внаслідок проходження випробувань виявлено, що труба розрахована на роботу при наступних параметрах: +95 °C/6 бар SDR11 для систем опалення, стійкість до короткострокових впливів температур до +110 °C.

• Довговічність

В умовах змінних температур в подаючому трубопроводі по температурі зовнішнього повітря (погодозалежне регулювання), наприклад, при максимальній робочій температурі подачі в зимовий період +90 °C, температуру подачі в літній період +70 °C і робочому тиску 5-6 бар, проведені незалежні дослідження показали, що труба служить 50 і більше років.

• Хімічна стійкість

Більшість хімічних речовин не мають жодного впливу на трубу, не завдають ніякої шкоди матеріалу PE-Xa, навіть при високих температурах; не викликають появу мікротріщин як у більшості інших матеріалів.

Зміна властивостей матеріалу при контакті з хімічними речовинами призводить, в першу чергу, до змін, таким як набухання або розпад полімеру. PE-Xa труба завдяки хімічній зшиванню ланцюгів полімеру є більш стійкою в порівнянні з трубою, виготовленої з несшитого поліетилену. З метою визначення міцності до різних речовин проводяться випробування на поздовжні і поперечні деформації. Загальна стійкість до хімічних впливів не може бути визначена в цілому для труби, заповненої якоїсь середовищем під тиском. У даному випадку потрібні так звані дослідження довговічності з урахуванням виду речовини, яка транспортується, параметрів тиску і температури, діаметра труби.

• Висока зносостійкість

Пластикові труби володіють поліпшеними показниками зносостійкості. Навіть у випадках попадання абразивних матеріалів і високих швидкостей транспортування теплоносія труба служить стабільно.

• Низький гідравлічний опір тертю

Гладка поверхня труб має низьке значення опору тертя порівняно з іншими поліетиленовими трубопроводами, забезпечуючи таким чином зниження втрат тиску і зменшення кількості відкладень на стінках.

• Екологічність

PE-Xa проведений без використання озоноруйнівних компонентів, не токсичний, без запаху, завдяки чому може успішно застосовуватися в різних галузях промисловості.

• Не проводить електричний струм

Відсутня необхідність у вирівнюванні електричних потенціалів.

Киснево-дифузійний бар'єр

Несуча труба з антикислородным бар'єром EVOH, що виключає потрапляння кисню в трубопровід і далі в систему центрального опалення (відповідно до DIN 4726). Бар'єр забезпечує збільшення терміну служби елементів системи теплопостачання (насосів, арматури тощо). Киснево-проникність при 80 °C становить≤ 1,8 [мг/м2 в день].

Термін служби

Допустимий робочий тиск розраховується для теплоносія вода і приймається з урахуванням фактору безпеки 1,25 (DIN EN ISO 12162). Значення відслідковуються і перевіряються при довгострокових випробуваннях, а також підтверджуються висновками Європейських випробувальних центрів. Найвища робоча температура приймається на рівні 95 °C, з можливістю аварійного підвищення до 110 °C. Предельные значения давления и температуры зависят от взаимного влияния этих двух параметров и времени воздействия и могут рассматриваться как общая информация для определения устойчивости материала к разрушению, так как их максимальные значения в каждом конкретном случае могут сильно отличаться.
