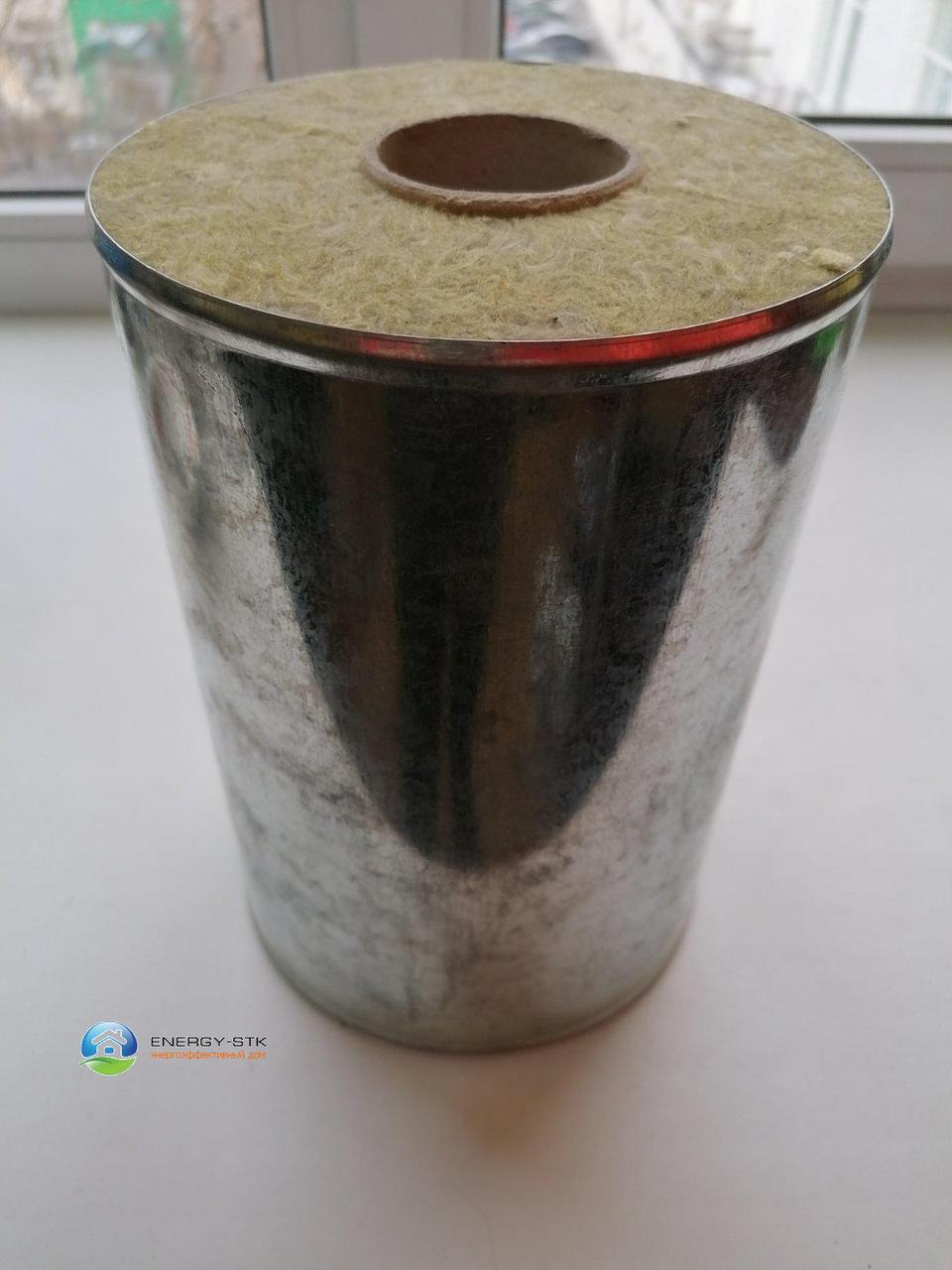

Базальтовий циліндр для труб в оцинкованому кожусі d=108*50 мм

Циліндри теплоізоляційні з мінеральної вати на основі базальтових порід щільністю 80 кг/м3 належать до групи негорких матеріалів. Виробляються діаметром від 18 мм до 529 мм. Товщина ізоляції від 30 мм до 100 мм. Застосовуються для теплоізоляції теплотрас, паропроводів, газопроводів, конденсатопроводів, димоходів, технологічних трубопроводів із температурою теплоносія до +650^оС.

Базальтові циліндри MIXWOOL виготовляються з високоякісної сировини українського виробництва. Мають ефективні теплоізоляційні властивості, хімічну стійкість до олив, розчинників, кислот, лугів, біостійкості, мають низький коефіцієнт стискання. Вони зручні в монтажі, легко піддаються обробці різальним інструментам.

У разі потреби ізоляції трубопроводів, на яких можливе випадання конденсату, поверхню спочатку необхідно обробити теплоізоляційною фарбою Керамізол або використовувати першим шаром теплоізоляцію на основі спіненого каучуку Kaiflex.

Внаслідок правильного вибору ізоляції, її товщини та дотримання технології монтажу відбувається зниження тепловтрат, забезпечення заданих температурних режимів технологічних процесів, скорочення витрат на регулярний ремонт і оновлення теплоізоляції в майбутньому, повна окупність усіх витрат на пристрій теплоізоляції впродовж одного року.

Технічні характеристики

Базальтові циліндри для внутрішнього застосування

Під час утеплення труб, розташованих у приміщеннях, підвалах, тунелях, горищах  необхідно використовувати циліндри, покриті армованою алюмінієвою фольгою, яка захищає циліндри від проникнення вологи, а приміщення — від потрапляння мікрочастинок базальтових волокон.

Базальтові циліндри для зовнішнього застосування

Під час утеплення труб, що проходять на відкритому повітрі або зазнають впливу агресивних середовищ, використовуються базальтові циліндри без покриття, захищені кожухом з оцинкованої або неіржавкої сталі. Кожух надійно захищає циліндри від атмосферних опадів і механічних пошкоджень.

Монтаж базальтових циліндрів

Дотримання технології монтажу відіграє важливу роль в ефективності теплоізоляційної системи. До проведення монтажних робіт циліндри мають бути в упакованому вигляді в умовах, що унеможливлюють їх зволоження та механічне пошкодження. У момент виконання монтажних робіт температура трубопроводу має бути в діапазоні від +10^оЗ до +30^оС.

Циліндри встановлюються на трубу в один або два шари впритул одна до одної з розбіжкою горизонтальних швів і стягуються за допомогою хомутів зі сталевого дроту або сталевої стрічки. За зовнішнього діаметра циліндра менш ніж 500 мм використовується дріт з оцинкованої сталі d=0,9 мм, за зовнішнього діаметра 500 мм і більш — сталева або пластикова стрічка 13 х 0,4 мм. Відстань між хомутами не має перевищувати 400 мм. Потискні поверхні перед монтажем мають бути сухими та чистими. Важливо простежити, щоб між циліндрами не залишалися щілини, але водночас краї стиків не стискалися занадто щільно.

Під час монтажу фольгованих циліндрів поздовжні та поперечні стики проклеюються самоклейною стрічкою завширшки 50-80 мм. Краї стиків мають бути щільно сомкнені. Приклеювання стрічки необхідно проводити ретельно, не залишаючи щілин, щоб унеможливити потрапляння вологи всередину циліндрів. Поздовжнє стик має бути орієнтоване вниз.

У місцях розташування опорних елементів у циліндрах вирізають необхідні прорізи, місце контакту циліндра та опорного елемента  обробляють герметиком, циліндри додатково фіксуються дротом або сталевою стрічкою.

Для ізоляції відводів циліндр розрізається на кілька сегментів. На кожен сегмент встановлюють не менш ніж одного стягувального хомута. Кут різання та кількість сегментів визначається за місцем і залежить від діаметра циліндра та кута відведення. Для відводів труб діаметром до 200 мм треба вирізати два внутрішні сегменти під кутом 30 градусів, від 200 мм до 400 мм — три сегменти під кутом 20 градусів. Зріз стикованих із сегментами циліндрів має бути під кутом 15 градусів. Для ізоляції трійникового з'єднання трубопроводу циліндри нарізають за місцем монтажу під потрібним кутом. Стики між сегментами фольгованих циліндрів герметизують самоклейною алюмінієвою стрічкою.

Металеве покриття з оцинкованої або неіржавкої сталі з'єднують поздовжнім і поперечним швам самонарізними гвинтами та заклепками. Кожухи укладаються нахлистом із перекриттям 35-50 мм. Для труб, розташованих горизонтально, поздовжній стик кожуха має бути орієнтований вниз, поперечний  — по стоку води (осадків), щоб унеможливити потрапляння вологи в теплоізоляцію. Торці ізоляції закриваються діафрагмами з матеріалу захисного покриття.

Для труб, розташованих вертикально, через кожні 3-4 м треба передбачати розвантажувальні конструкції (опорні кільця) для запобігання сповзанню ізоляції та захисного покриття. Монтаж кожухів треба починати з нижньої частини труби, щоб забезпечити розташування поперечного стику кожуха по стоку опадів і виключити намокання циліндрів. Верхній торець ізоляції вертикальної труби (наприклад, димохідної) необхідно захистити від опадів за допомогою захисного фартуха.

Діаметр: 108 мм

Товщина ізоляції: 50 мм

Тип покриття: кожух з оцинкованої сталі
