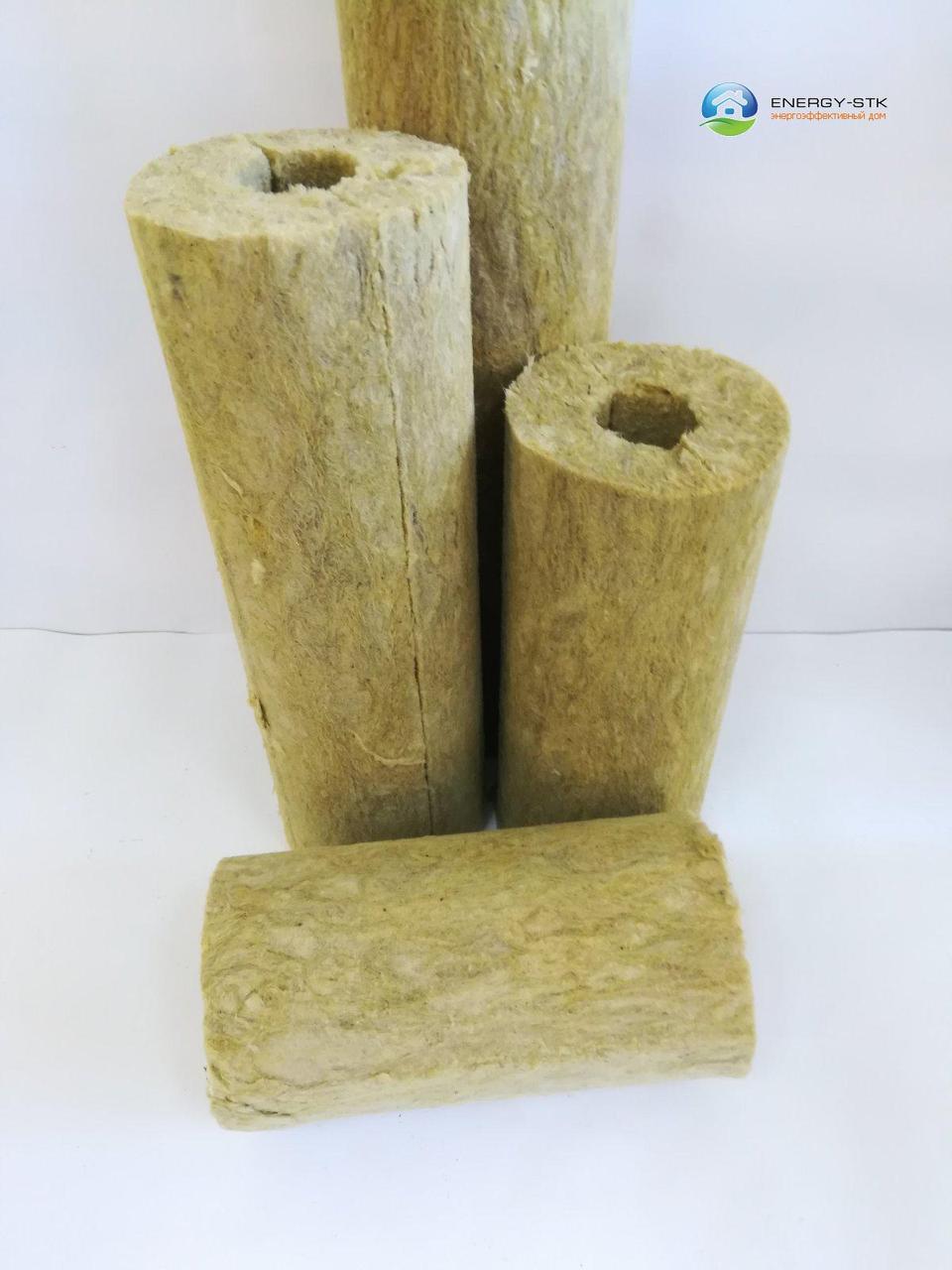

Циліндр мінераловатний для труб d=114*50 мм

Циліндри теплоізоляційні з мінеральної вати на основі базальтових порід щільністю 80 кг/м3 належать до групи негорючих матеріалів. Виготовляються діаметром від 18 мм до 529 мм. Товщина ізоляції від 30 мм до 100 мм Застосовуються для теплоізоляції теплотрас, паропроводів, газопроводів, конденсатопроводов, димоходів, технологічних трубопроводів з температурою теплоносія до +650^проС.

Циліндри базальтові MIXWOOL виготовляються з високоякісної сировини українського виробництва. Володіють ефективними теплоізоляційними властивостями, хімічною стійкістю по відношенню до масел, розчинників, кислот, лугів, біостійкість, мають низький коефіцієнт стисливості. Вони зручні в монтажі, легко піддаються обробці ріжучими інструментами.

При необхідності ізоляції трубопроводів, на яких можливе випадання конденсату, поверхню спочатку необхідно обробити теплоізоляційною фарбою Керамоізол або використовувати першим шаром теплоізоляцію на основі спіненого каучуку Kaiflex.

В результаті правильного вибору ізоляції, її товщини і дотримання технології монтажу відбувається зниження тепловтрат, забезпечення заданих температурних режимів технологічних процесів, скорочення витрат на регулярний ремонт і оновлення теплоізоляції в майбутньому, повна окупність всіх витрат на пристрій теплоізоляції протягом одного року.

Технічні характеристики

Циліндри базальтові для внутрішнього застосування

При утепленні труб, розташованих у приміщеннях, підвалах, тунелях, горищах необхідно використовувати циліндри, покриті армованої алюмінієвою фольгою, яка захищає циліндри від проникнення вологи, а приміщення - від попадання мікрочастинок базальтових волокон.

Циліндри базальтові для зовнішнього застосування

При утепленні труб, що проходять на відкритому повітрі або піддаються впливу агресивних середовищ, використовуються циліндри базальтові без покриття, захищені кожухом з оцинкованої або нержавіючої сталі. Кожух надійно захищає циліндри від атмосферних опадів і механічних ушкоджень.

Монтаж базальтових циліндрів

Дотримання технології монтажу відіграє важливу роль в ефективності теплоізоляційної системи. До проведення монтажних робіт циліндри повинні знаходитися в упакованому вигляді в умовах, що виключають їх зволоження і механічне пошкодження. У момент виконання монтажних робіт температура трубопроводу повинна бути в діапазоні від +10^оС до +30^проС.

Циліндри встановлюються на трубу в один або два шари впритул один до одного з разбіжкою горизонтальних швів і стягуються з допомогою хомутів із сталевого дроту або сталевої стрічки. При зовнішньому діаметрі циліндра менше 500 мм використовується дріт з оцинкованої сталі d=0,9 мм, при зовнішньому діаметрі 500 мм і більше - сталева або пластикова стрічка 13 х 0,4 мм. Відстань між хомутами не повинна перевищувати 400 мм. Обидві поверхні перед монтажем повинні бути сухими і чистими. Важливо прослідкувати, щоб між циліндрами не залишалися щілини, але в той же час краю стиків не стискалися занадто щільно.

При монтажі фольгованих циліндрів поздовжні і поперечні стики проклеюються самоклеїться фольгированной стрічкою шириною 50-80 мм. Краю стиків повинні бути щільно зімкнуті. Приклеювання стрічки слід виконувати ретельно, не залишаючи щілин, щоб виключити попадання вологи всередину циліндрів. Поздовжній стик повинен бути орієнтований вниз.

У місцях розташування опорних елементів в циліндрах вирізають необхідні прорізи, місце контакту циліндра і опорного елемента обробляють герметиком, циліндри додатково фіксуються дротом або стальною стрічкою.

Для ізоляції відводів циліндр розрізається на декілька сегментів. На кожен сегмент встановлюють не менше одного стягуючого хомута. Кут різу і кількість сегментів визначається за місцем і залежить від діаметра циліндра і кута відведення. Для відводів труб діаметром до 200 мм слід вирізати два внутрішніх сегмента під кутом 30 градусів, від 200 мм до 400 мм - три сегмента під кутом 20 градусів. Зріз стикуються з сегментами циліндрів повинен бути під кутом 15 градусів. Для ізоляції тройникового з'єднання трубопроводу циліндри нарізають по місцю монтажу під потрібним кутом. Стики між сегментами фольгованих циліндрів герметизують алюмінієвою самоклеючою стрічкою.

Металеве покриття з оцинкованої або нержавіючої сталі з'єднують з поздовжнім і поперечним швах самонарізуючими гвинтами і заклепками. Кожухи укладаються внахлест з перекриттям 35-50 мм Для труб, розташованих горизонтально, поздовжній стик кожуха повинен бути орієнтований вниз, поперечний - по стоку води (опадів), щоб виключити попадання вологи в теплоізоляцію. Торці ізоляції закриваються діафрагмами з матеріалу захисного покриття.

Для труб, расположенных вертикально, через каждые 3-4 м следует предусматривать разгружающие конструкции (опорные кольца) для предотвращения сползания изоляции и защитного покрытия. Монтаж кожухов следует начинать с нижней части трубы, чтобы обеспечить расположение поперечного стыка кожуха по стоку осадков и исключить намокание цилиндров. Верхний торец изоляции вертикальной трубы (например, дымоходной) необходимо защитить от осадков с помощью защитного фартука.

Диаметр: 114 мм

Толщина изоляции: 50 мм
