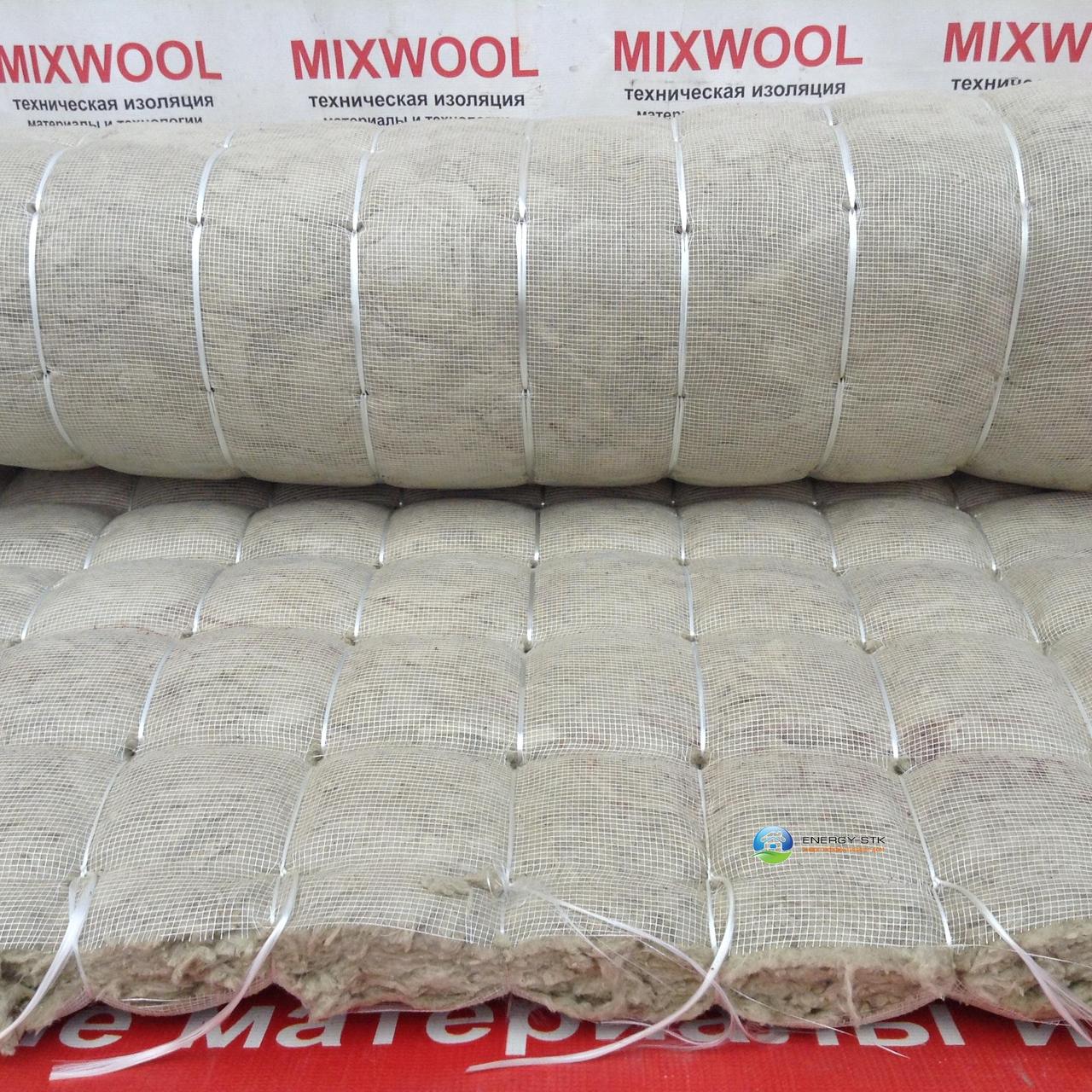

Прошивний Мат в обкладанні з склополотна М60-СХ1, 2000х1000х40мм,t застосування до 700°, ДСТУ Б. В. 2.7-167:2008

Мати мінераловатні прошивні в обкладанні стеклохолст(ДСТУ Б Ст. 2.7-167:2008 (EN 13162: 2001,NEQ) - негорючий теплоізоляційний рулонний матеріал, виготовлений з розплаву гірських базальтових порід в обкладанні з однієї або з двох сторін стеклохолст.

Продукція призначена для теплового ізолювання енергетичних трубопроводів і обладнання в температурному діапазоні від -180 °С до +700 °С (за СНиП 41-03-2003 «Теплова ізоляція устаткування і трубопроводів»). Сполучна починає випаровуватися при температурі вище 200 °C. Ізоляційні характеристики залишаються незмінними, але міцність на стиск слабшає. Матеріали на основі базальтового волокна мають температуру спікання вище 1000 °C.

Мати в залежності від величини щільності випускаються наступних марок:30,40,50,60,70,80,90,100,125.

Показники	Норми
Довжина, мм	від 500 до 10 000, з кроком 50 мм
Ширина, мм	500, 1 000
Товщина, мм	від 40 до 120 мм, з кроком 10 мм



Фізико-технічні показники матів за ДСТУ Б Ст. 2.7-167:2008 (EN 13162:2001, NEQ):

Показник	НОРМА ДЛЯ МАРКИ МАТІВ
Марка мата	М 30	М 40	М 50	М 60	М 70	М 80	М 90	М100	М125
Щільність, кг/м3, не менше	20	30	40	50	60	70	80	90	100
Щільність, кг/м3, не більше	30	40	50	60	70	80	90	100	125
Теплопровідність, Вт/(м*С), не більше, при температурі
25 ± 5 °С	0,048	0,046	0,045	0,045	0,045	0,046	0,047	0,047	0,048
125 ± 5 °С	0,074	0,073	0,072	0,072	0,072	0,072	0,070	0,070	0,074
300 ± 5 °С	0,165	0,164	0,163	0,163	0,163	0,163	0,160	0,160	0,165
Стискання під навантаженням 2000 Па, %, не більше	50	40	40	40	40	30	20	10	10
Пружність, %, не менше	-	-	60	65	70	70	80	80	80
Розривне навантаження, Н, не менше	40	40	60	80	80	80	90	100	120
Вологість, %, не більше	1
Вміст органічних речовин, % в обсязі не більше	3
Нормальний коефіцієнт звукопоглинання при товщині шару 60мм, при частоті звуку, Гц
125	0,10 - 0,05
250	0,20 - 0,15
500	0,55 - 0,40
1000	0,75 - 0,60
2000	0,85 - 0,70
Паропроникність, м2/м*год*Па, не менше	0,3





















В качестве изоляции используется минеральная вата ВМТ (по ДСТУ Б В.2.7-94-2000), получаемую из расплава базальтовых пород с толщиной волокна от 3 до 6 мкм (Сертификат УкрСЕПРО UA 1.090.0199173-12 на соответствие ТУ У В.2.7-26.8-35492904-004:2010 , Заключение СЭС № 05.03.02-04/76157, Протокол определения группы негорючести № 44/8-2011 (Группа НГ)).

По согласованию с Заказчиком допускается производство матов «слоистой» структуры, - с использованием разнородных изоляционных материалов, а именно: отражающая изоляция, алюмосиликатная вата, паро и гидро изоляция. Такая конструкция позволяет использовать маты в особых «агрессивных» условиях и увеличивает срок эффективной эксплуатации

Обкладочный слой

Обкладочный или армирующий слой предназначен для обеспечения необходимой плотности мата и обеспечения его эксплуатационной долговечности.

Прошивной материал
Маты прошиваются в продольном направлении стеклоровингом (1200текс), нитью кремнеземистой или проволокой металлической (0,3мм).

Геометрические размеры
Длина, мм – от 500 до 10 000, с шагом 50 мм;

• Ширина, мм – 500, 1 000;
• Толщина, мм – от 40 до 120 мм, с шагом 10 мм.

Допускаются отклонения от геометрических размеров:

• по длине ………………………………….……………..…………………………….  ±2%;
• по ширине ………………………………………..……………………………….  ± 1,5%;
• по толщине
• для матов с плотностью до 60 кг/м3 ………………. -5% ÷  +15% ;
• для матов с плотностью от 65 до 125 ……………… -3% ÷  +10% ;
