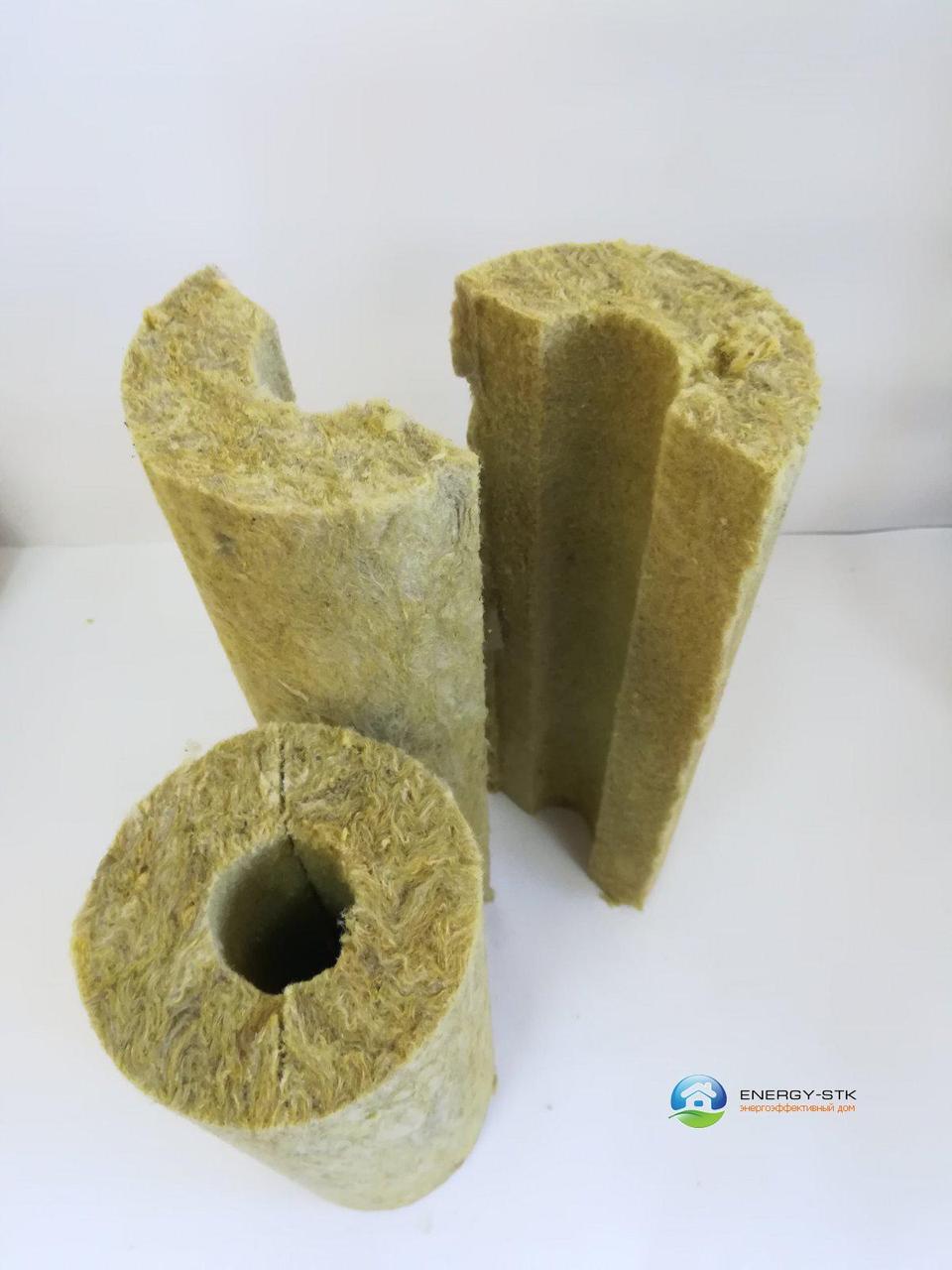

Базальтовий циліндр для труб, товщина 30, діаметр 21мм

Циліндри теплоізоляційні з мінеральної вати на основі базальтових порід щільністю 80 кг/м3 належать до групи негорючих матеріалів. Виготовляються діаметром від 18 мм до 529 мм. Товщина ізоляції від 30 мм до 100 мм Застосовуються для теплоізоляції теплотрас, паропроводів, газопроводів, конденсатопроводов, димоходів, технологічних трубопроводів з температурою теплоносія до +650^проС.

Циліндри базальтові MIXWOOL виготовляються з високоякісної сировини українського виробництва. Володіють ефективними теплоізоляційними властивостями, хімічною стійкістю по відношенню до масел, розчинників, кислот, лугів, біостійкість, мають низький коефіцієнт стисливості. Вони зручні в монтажі, легко піддаються обробці ріжучими інструментами.

При необхідності ізоляції трубопроводів, на яких можливе випадання конденсату, поверхню спочатку необхідно обробити теплоізоляційною фарбою Керамоізол або використовувати першим шаром теплоізоляцію на основі спіненого каучуку Kaiflex.

В результаті правильного вибору ізоляції, її товщини і дотримання технології монтажу відбувається зниження тепловтрат, забезпечення заданих температурних режимів технологічних процесів, скорочення витрат на регулярний ремонт і оновлення теплоізоляції в майбутньому, повна окупність всіх витрат на пристрій теплоізоляції протягом одного року.

Технічні характеристики

Циліндри базальтові для внутрішнього застосування

При утепленні труб, розташованих у приміщеннях, підвалах, тунелях, горищах необхідно використовувати циліндри, покриті армованої алюмінієвою фольгою, яка захищає циліндри від проникнення вологи, а приміщення - від попадання мікрочастинок базальтових волокон.

Циліндри базальтові для зовнішнього застосування

При утепленні труб, що проходять на відкритому повітрі або піддаються впливу агресивних середовищ, використовуються циліндри базальтові без покриття, захищені кожухом з оцинкованої або нержавіючої сталі. Кожух надійно захищає циліндри від атмосферних опадів і механічних ушкоджень.

Монтаж базальтових циліндрів

Дотримання технології монтажу відіграє важливу роль в ефективності теплоізоляційної системи. До проведення монтажних робіт циліндри повинні знаходитися в упакованому вигляді в умовах, що виключають їх зволоження і механічне пошкодження. У момент виконання монтажних робіт температура трубопроводу повинна бути в діапазоні від +10^оС до +30^проС.

Циліндри встановлюються на трубу в один або два шари впритул один до одного з разбіжкою горизонтальних швів і стягуються з допомогою хомутів із сталевого дроту або сталевої стрічки. При зовнішньому діаметрі циліндра менше 500 мм використовується дріт з оцинкованої сталі d=0,9 мм, при зовнішньому діаметрі 500 мм і більше - сталева або пластикова стрічка 13 х 0,4 мм. Відстань між хомутами не повинна перевищувати 400 мм. Обидві поверхні перед монтажем повинні бути сухими і чистими. Важливо прослідкувати, щоб між циліндрами не залишалися щілини, але в той же час краю стиків не стискалися занадто щільно.

При монтажі фольгованих циліндрів поздовжні і поперечні стики проклеюються самоклеїться фольгированной стрічкою шириною 50-80 мм. Краю стиків повинні бути щільно зімкнуті. Приклеювання стрічки слід виконувати ретельно, не залишаючи щілин, щоб виключити попадання вологи всередину циліндрів. Поздовжній стик повинен бути орієнтований вниз.

У місцях розташування опорних елементів в циліндрах вирізають необхідні прорізи, місце контакту циліндра і опорного елемента обробляють герметиком, циліндри додатково фіксуються дротом або стальною стрічкою.

Для изоляции отводов цилиндр разрезается на несколько сегментов. На каждый сегмент устанавливают не менее одного стягивающего хомута. Угол реза и количество сегментов определяется по месту и зависит от диаметра цилиндра и угла отвода. Для отводов труб диаметром до 200 мм следует вырезать два внутренних сегмента под углом 30 градусов, от 200 мм до 400 мм - три сегмента под углом 20 градусов. Срез стыкуемых с сегментами цилиндров должен быть под углом 15 градусов. Для изоляции тройникового соединения трубопровода цилиндры нарезают по месту монтажа под нужным углом. Стики між сегментами фольгованих циліндрів герметизують алюмінієвою самоклеючою стрічкою.

Металеве покриття з оцинкованої або нержавіючої сталі з'єднують з поздовжнім і поперечним швах самонарізуючими гвинтами і заклепками. Кожухи укладаються внахлест з перекриттям 35-50 мм Для труб, розташованих горизонтально, поздовжній стик кожуха повинен бути орієнтований вниз, поперечний - по стоку води (опадів), щоб виключити попадання вологи в теплоізоляцію. Торці ізоляції закриваються діафрагмами з матеріалу захисного покриття.

Для труб, розташованих вертикально, через кожні 3-4 м слід передбачати розвантажують конструкції (опорні кільця) для запобігання сповзання ізоляції та захисного покриття. Монтаж кожухів слід починати з нижньої частини труби, щоб забезпечити розташування поперечного стику кожуха по стіканню опадів і виключити намокання циліндрів. Верхній торець ізоляції вертикальної труби (наприклад, димохідної) необхідно захистити від опадів з допомогою захисного фартуха.
