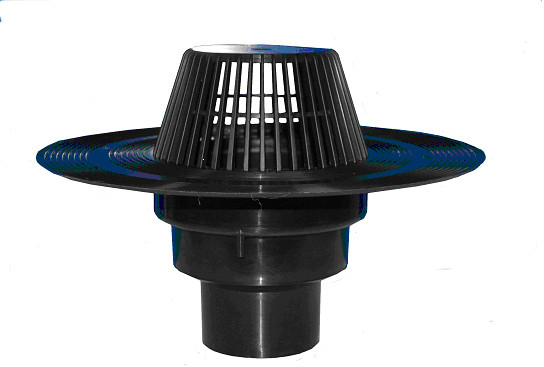

Кровільна лійка з листоуловлювачем DN110, висота 100 мм

Кровільна воронка з збільшеним корпусом для більшого прилягання гідро, пароізоляційних матеріалів до лійці, а її основи до площині покрівлі, з листяловлювачем, з вертикальним виходом D 110, заввишки 100 мм.

1. Технічні характеристики:

·         діаметр приймальної лійки — 220 мм

·         діаметр приймальної труби — DN 100 (Ду 110)

·         довжина труби — 100/600 мм

2. Експлуатаційні умови: t — 50 °C + 90 °C

3. Пропускна здатність 8 л/с

Водостяні воронки застосовуються для систем внутрішнього водостоку та вентиляції підліжкового простору.

Як сировина для виробництва використовується метеостійкий і ударостійкий пластик поліпропілену. Лійки виготовлені методом лиття.

Кровільні воронки можуть комплектуватися термокабелем, який у осінньо-зимовий період часу запобігає утворенню криги в устілки воронки.

Кровільна воронка комплектується додатково фільтром безповітряного потоку, що збільшує пропускну здатність під час зливних дощів, покрівельна воронка з металевим фланцем, лійка комплектується саморегулювальним термокабелем дає змогу запобігти утворенню криги в застібці воронки

Під час монтажу покрівельних лійок  у бетонне покриття несучої конструкції покрівлі необхідно залишити закладну або просвердлити отвір Ø110 мм, потім виконати фаску  130 мм і завглибшки 20 мм. Корпус покрівельної воронки механічно кріпиться до несучої плити (для цього у фланцю просвердлені 4 монтажні отвори), забезпечуючи надійну гідроізоляцію.

В профільованому сталевому аркуші робиться отвір Ø110 мм. Потім укладається сталевий лист завтовшки 2 — 3 мм у такий спосіб, щоб він перекриває зверху сусідні до отвором трапецієподібні гофри. По центру сталевого листа робиться отвір Ø110 мм, після цього сталевий лист механічно кріпиться до пофанастилу в такий спосіб, щоб отвір у сталевому аркуші почвало з отвором в профнастиле. Далі до сталевому листку (щоб збіглися отвори по центру) кріпиться нижня частина монтажного короба воронки. Після цього укладається утеплювач, який має щільно примикати з зовнішнього боку до нижньої частини монтажного короба. Далі встановлюється верхня частина монтажного короба з покрівельної лійки, випускний патрубок, який проходить через отвір нижньої частини монтажного короба, сталевому листу та профнастиле. Верхня частина монтажного короба за допомогою стягувальних штифтів механічно кріпиться до нижньої частини. Штифти необхідно затягувати до доти, поки утеплювач не облягається верхньою частиною монтажного короба воронки.

Після цього укладається гідроізоляційний матеріал, який кріпиться до корпусу покрівельної лійки за допомогою фланця з неіржавкої сталі. Далі на лійку встановлюється духовка.

Під час використання в Як гідроізоляційні матеріали різних мембран (ЕПДМ, ПВМ, ПЕ и т.п.), в цього випадку мембрана вільно вкладається на корпус воронки з попередньо вставленою монтажною заглушкою. На верхньої частини заглушки є шаблон для вирізання отвору мембране. Потім необхідно вийняти монтажну заглушку та зняти обтискний фланець з неіржавкої сталі, завести на корпус воронки гідроізоляційну мембрану та притиснути її фланцем (фланець кріпиться до корпусу воронки за допомогою 8 штифтів). Затягувати кріпильні баранчики треба до тих пір, поки фланець не притискає гідроізоляційну мембрану до корпусу воронки. Водночас мембрана набуває форми фланця і ее краї заводиться всередину воронки.

Під час використання гідроізоляційних матеріалів на основі бітуму ми рекомендуємо використовувати покрівельні воронки з приварним  полімербітумним полотном. Якщо в якості баласта на покрівлі використовують гравій, то необхідно, щоб він був розміром 16 — 32 мм (для запобігання потраплянню гравію в лійку та ливнесток).

Лійки покрівельні  застосовуються під час будівництва, ремонту плоских покрівель, з будь-якими гідро- та пароізоляційними матеріалами. Лійки призначені для збирання та відведення стічних дощових і талих вод із поверхні покрівель. Слугують для гідроізоляції покрівель.

Всі покрівельні воронки можуть бути обладнані системою обігріву, для  запобігання замерзанню води в перехідний період (осінь-зима-весна). Система обігрівання покрівельної воронки містить обід фіксації, у який вкладається саморегульований кабель і кріпить його до корпусу воронки. Використовуваний саморегулювальний кабель із робочою напругою 220 В, потужністю 15 Вт змінює свою тепловіддачу залежно від температури довкілля. Для обмеження підігрівання й економії електроенергії рекомендується під'єднання саморегулювального кабелю через термостат, що працює в діапазоні температур від -5 °C до +5 °C. В іншому разі обігрів воронки покрівельної буде здійснюватися за більш низьких мінусових температур, що не є обов'язковим, позаяк під час морозів сніг на покрівлі не тане й немає потреби у відводі води.

Плоска покрівля також потребує гарного водовідведення. Адже в разі рясних опадів покрівлю може затопити.

Для внутрішнього водовідведення поверхню покрівлі розділяють на ділянки так, щоб на один стояк доводилося 150-200 м2 (за умови, що ухил даху не менш ніж 20 °C). За меншої площі покрівлі роблять один стояк. На поверхні даху в місцях ухилу встановлюють водостійкі лійки покрівельні. Вони укомплектовані спеціальними кошиками, які затримують листя, гілки, сміття. Найчастіше їх ставлять у центрі, а водостійкі труби розташовують усередині будівлі. Щоб вода під час зниження температури не замерзала навколо воронки, вона може бути обладнана підігрівом у формі кабелю.
